PZC y PZ Tablestacas de Acero

Pilas PZ y hoja PZC también se llaman tablestacas Larssen, utilizado principalmente en EE.UU.. Algunos países de América medias también prefieren estas secciones.

Hoja de Larssen pilotaje ha sido ampliamente utilizado en la transformación de las aguas ya lo largo de las zonas costeras de la infraestructura. El desarrollo de China económica se producirá con la serie de mega proyectos, al mismo tiempo, el ferrocarril de alta velocidad de China, líneas ferroviarias interurbanas, la construcción de tráfico de la carretera State Road, todas las necesidades de las fundaciones y ataguías. En el estado natural de grava triturada (tamaño de partícula inferior a 20 mm), arena, limo, etc., la capacidad de carga fundación en 100 KN / m2 siguientes condiciones geológicas, laminados en caliente tablestacas de acero se puede conducir hasta 30 veces

Tablestacas de acero laminadas en caliente utiliza una lámina delgada (espesor común de 8 mm ~ 14 mm), para rodar la formación de procesamiento de la máquina. Su bajo costo de producción y el precio es barato, control de longitud también es más flexible. Sin embargo, los métodos de procesamiento simples y el mismo espesor de todas las tablestacas, también dan lugar a dimensiones en sección transversal aumento y no puede optimizar la cantidad de acero.

De acuerdo a la situación real del proyecto, el cliente puede seleccionar la sección transversal más económica y razonable, optimizar el diseño de ingeniería, ahorro de material de 10 a 15% en comparación con el rendimiento, reduciendo en gran medida el costo de la construcción.

Especificaciones tablestacas PZC



Dimensiones Por la Sección Individual Por Pie de Pared
Sección Ancho nominal Profundidad de pared (Altura) Espesor web Espesor de la brida Peso por pie Momento de inercia Módulo de sección Peso por pie Momento de inercia Módulo de sección
in. in. in. in. lbs/ft in.4 in.3 lbs/ft2 in4/ft in3/ft
PZC"12 27.88 12.52 0.335 0.335 46.4 326.6 52.0 20.0 140.6 22.4
PZC"13 27.88 12.56 0.375 0.375 50.4 353.0 56.2 21.7 152.0 24.2
PZC"14 27.88 12.60 0.420 0.420 55.0 382.7 60.5 23.7 164.8 26.0
PZC"17 25.00 15.21 0.335 0.335 46.4 492.9 64.5 22.3 236.6 31.0
PZC"18 25.00 15.25 0.375 0.375 50.4 532.2 69.8 24.2 255.5 33.5
PZC"19 25.00 15.30 0.420 0.420 55.0 576.5 75.2 26.4 276.7 36.1
PZC"26 27.88 17.70 0.525 0.600 73.9 994.3 112.4 31.8 428.1 48.4

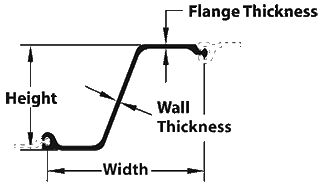

  Anchura Altura Espesor Peso Módulo de sección Momento de inercia Recubrimiento área
Sección     Brida Web Pila Pared     Ambos Lados Superficie de la pared
in. in. in. in. lb./ft lb./ft.sq. in.cu./ft. in.qu/ft. ft.sq./foot of single ft.sq./ft.sq.
PZ22 22 9 0.375 0.375 40.3 22 18.1 84.38 4.48 1.22
PZ27 18 12 0.375 0.375 40.5 27 30.2 184.2 4.48 1.49
PZ35 22.64 16.1 0.6 0.5 66 35 48.5 361.2 5.37 1.42
PZ40 19.69 14.9 0.6 0.5 65.6 40 60.7 490.8 5.37 1.64
