/ Productos / Anclajes de Barra Hueca Drill

Anclajes de Barra Hueca

Perforar sistema de barra hueca se enrosca totalmente barras de perforación con brocas que harán avanzar el perno de anclaje autoperforante en la profundidad requerida. El autoperforante barra hueca de anclaje será rellenada en su lugar, lo que creará el acero de refuerzo de un ancla. Anclajes autoperforantes pueden utilizarse como lazo abajo anclas, cimentación profunda, anclajes de roca, clavos de suelo y micropilotes en un montón de aplicaciones difíciles. Ancla autoperforante es un valioso y multi-funcionales adiciones a los ingenieros. Con el uso de taladro DYWI barra hueca, la tasa de producción ha mejorado mucho, en comparación con anclajes de barra sólida. Sistema de carcasa agujero se puede evitar, especialmente en condiciones de poca altura.



Aplicaciones

Tieback de anclaje

Clavado suelo

Roca de anclaje de anclaje/ Suelos pilotes

Micropile/ tornillo de pila de inyección



Ventajas del hueco barra de anclaje:

El tendón de acero es una barra hueca totalmente roscado, así también se puede cortar en cualquier longitud, y se unió a la longitud deseada con nuestros acopladores fácil y rápido.

1. La barra hueca taladro es totalmente roscado y se puede cortar y acoplar en cualquier momento .Este hace que el transporte y la instalación de auto-perforación barra hueca anclaje mucho más fácil. La productividad es 2 o 3 veces mayor que los sistemas convencionales. La productividad ha mejorado mucho.

2. Los hilos gruesos son casi indestructible, y proporcionan una excelente unión entre las barras huecas para perforación del hormigón.

3.Can dividirse en R hilo de la varilla hueca de anclaje y T hilo de la varilla hueca de anclaje, que forma el sistema de anclaje R hilo, y T sistema de anclaje hilo. también otros tipos, como autoperforante barra de anclaje hueco, barra hueca de acero, FRP (Fiber Reinforced Plastics) barra hueca están también disponibles. Perforación y rejuntado se pueden realizar simultáneamente. No se requiere carcasa.

4.Different Brocas están disponibles para adaptarse a diferentes condiciones del terreno.

5.El Taladro sistema de barra hueca puede epoxi pintado o galvanizado o DCP (fábrica de doble protección contra la corrosión pregrouted encapsulación de barra de acero roscada dentro de revestimiento corrugado.) Esto es especialmente importante para las aplicaciones de suelos contaminados, como tablestacas atar de nuevo clavos de la pared, el suelo, pilotes, cimentaciones profundas, ancla auto-perforación de roca, autoperforante suelo de anclaje, pernos de anclaje autoperforantes etc.

6.Drill barra de anclaje hueca se puede utilizar en muchos campos, como ancla de tierra, estabilización de la cuesta, micro pila de inyección, de túneles, etc.



Anclajes de Barra Hueca Drill Composición del Sistema



1.Nuez

2.Placa de apoyo

3.Arandelas cónicos

4.Hormigón tiro o en la pared tablestaca

5.Barra hueca Dill

6.Lechada de cemento

7.Dill acoplador de barra hueca

8.Eneldo bits





Anclajes de Barra Hueca Propiedad

R-hilo Anclajes de Barra Hueca
Designación de barra Diámetro exterior nominal mm Diámetro interno medio mm Carga máxima
KN
Carga de rendimiento
KN
Peso Kg/m
R25N 25 12 200 150 2.3
R32L 32 20.5 210 160 2.9
R32N/1 32 20.5 280 230 2.9
R32N 32 18 280 280 3.5
R32S/1 32 18 360 280 3.5
R32S 32 15 360 280 4.1
R38N/1 38 22.5 500 400 4.8
R38N/2 38 21 500 400 5.6
R38N 38 19 500 400 6
R51L/1 51 39 550 450 5.6
R51L 51 36 550 450 7
R51N/1 51 34 800 630 7.7
R51N 51 33 800 630 8.5



T-hilo Anclajes de Barra Hueca
Designación de barra Diámetro exterior nominal mm Diámetro interno medio mm Carga máxima
KN
Carga de rendimiento
KN
Hilo L/R Peso Kg/m
T30/16 30 16 220 180 L 2.7
T30/14 30 14 260 220 L 2.9
T30/11 30 13.5 320 260 L 3.3
T40/20 40 25 539 430 L 5.6
T40/16-1 40 21 660 525 L 6.5
T40/16 40 18 660 525 L 7
T52/26 52 26 929 730 L/R 10.0
T73/56 73 56 1194 785 R 11.1
T73/53 73 53 1160 970 R 12.3
T73/45 73 45 1630 1180 R 17.8
T73/35 73 35 1980 1355 R 21.2
T76/51 76 51 1600 1200 L/R 16.5
T76/45 76 45 1900 1500 L/R 19.7
T103/78 103 78 2282 1800 R 24.9
T103/51 103 51 3460 2750 R 43.4
T111/82 111 82 2640 2000 R 25
T111/75 111 75 3650 2750 R 34.5
T127/103 127 103 2320 2030 R 28.6
T130/60 130 60 7940 5250 R 75.0

NOTA: máxima permitida, la tensión de prueba temporal es valores de 100% de la carga de rendimiento se miden .. El último y el rendimiento de carga de barras huecas. Molino longitud de valores es 1-6. Longitudes más largas pueden ser por pedido especial.

Su tamaño solicitado no está en nuestra mesa? Póngase en contacto con nuestros ingenieros.



Brocas, Acopladores, Nueces

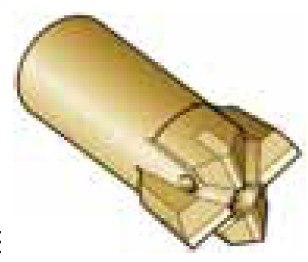

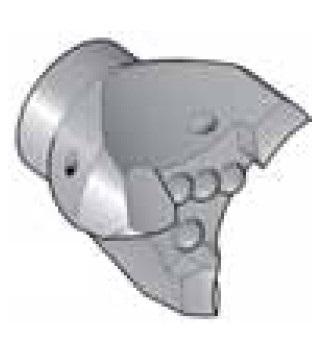

Tri Media Luna Bit

Bit Tri Media Luna con T/C Cuchillas

Bit gota Centro Cuchilla

Dos Etapas Retroflush Bit

Botón Bit, Pequeño

Botón Carburo Bit

Pequeño Bit gota Centro Blade, T/C Cuchillas

Carburo Cincel Cross Cut Bit

Botón Bit, Grande Carburo

Botón Bit, Grande

Centro gota Button Bit

Centro gota carburo Button Bit

Tuerca Con Asiento Convexo

Cúpulas Tuerca

Acoplador con Threadstop Central

Broca Adaptador Mangas

Nota: ¿Qué tipo de brocas, placa de anclaje, tuerca de anclaje para ser utilizado, dependiendo de las condiciones de los suelos, y requiere carga de rotura, etc.



Auto Perforación de la Roca Protección Perno

¿Qué método de protección contra la corrosión que se necesita, depende de la vida útil esperada de la barra autoperforante, métodos de instalación, y las condiciones del entorno. Pinturas epoxi serán dañados por completo o parcialmente en el borde delantero de los pernos de anclaje perforados. Así que los ingenieros deben evaluar todos los factores en el diseño de un sistema de protección.

Inmersión en caliente galvanizado

Galvanizado por inmersión en caliente es el recubrimiento de las barras huecas perforados con zinc fundido. Los actos de zinc como los materiales de sacrificio para la steel.HDG se pueden hacer con ASTM o normas EN y más fácil de manejar que los revestimientos epoxi.

Acero de sacrificio

Esto requiere una evaluación geotécnica de los suelos en el primero, y el espesor de acero perdida debe añadirse perno de anclaje autoperforante



Proyectos de Referencia:

Tablestacas empatar de nuevo el ancla, Puerto Hedland, Australia Caracoles suelo, South Pars Desarrollo del Campo, Durban, Sudáfrica Proyecto pila de inyección Tornillo Angeles Crest Highway, Carlifornia, EE.UU.
