Estos tres anclas de tierra se han utilizado más de 30 años. Las aplicaciones típicas son: anclaje de pared existente tablestacado, tubo de pila muro de contención, estabilización de taludes, sistemas de bola de la raíz del árbol, los sistemas guy árbol, H pila, pared de hormigón proyectado, etc. La simplicidad del diseño y la facilidad de instalación hace que estas tierras ancla el ancla más popular sistema. Después de conducir el ancla de tierra a la profundidad requerida, el acero duro se quitó. El ancla de tierra se inclinó y luego sometidos a ensayo con el Kit de bloqueo del ancla para presentar su zona de apoyo al suelo. Esto se llama el armario de carga. Capacidad de carga de anclaje de pico de pato en suelos normales es de 261kg a 4802kgs.Manta Ray anclar capacidades final es de 5 toneladas a 20 toneladas. Mientras anclas Stingray pueden alcanzar hasta 50 toneladas.



Anclajes Duckbill Ventajas.
1.Installation de anclas de tierra Platipus es fácil y rápido, utiliza equipos de instalación disponibles
2.No Es necesaria la excavación para anclajes Platipus, mientras que otras anclas de tierra como ancla barra hueca, threadbar ancla, cadena anclas todas las necesidades de las excavaciones y perforaciones.
3.Environment amable, Sin perturbación del suelo.
4.Different Tamaños se pueden utilizar para una amplia gama de suelos y aplicaciones. Con capacidades de súper retención.
5.Aluminum ancla, anclas de hierro dúctil galvanizado, anclajes inoxidables están disponibles para satisfacer tierra diferente

Anclajes Duckbill

DUCKBILL Anclas Tierra tienen luz y mediana capacidad de retención. DUCKBILL Anclas se puede cablear con el cable aeronáutico galvanizado o acero inoxidable. El sistema de anclaje de la tierra de pico de pato es impulsado utilizando un martillo y la unidad de acero. Se recomienda un martillo Jack para ser utilizado con acero de accionamiento de potencia. Envuelva el cable alrededor de la varilla de anclaje de conducción. Puede ser ampliamente utilizado en el sistema de árbol de Guy, sistema de bola de raíz, contra robos, etc. Todos los accesorios están disponibles como Duckbill ancla Hook. collares de árboles, abrazaderas de cable de alambre, D-ring, trinquete mano.



Aluminio Anclas
Modelo 40
Modelo 40 es el ancla de tierra más pequeña, que se envió un cable con 1/16 de pulgada (1.6mm) de cable de acero o de 1/8 de pulgada (3,2 mm) de cable de acero. El acero duro debe ser 9,7 mm (3/8 ") 0.6m redonda (2 ') con cabeza grande llamativo. De carga de trabajo de 1.33kN (136kg).

Modelo 68
Modelo 68 es el ancla de tierra Duckbill inmediatamente inferior, cableada con un octavo de pulgada (3.22mm) cuerda de alambre o de 3/16 de pulgada (4,8 mm) del cable. La barra de anclaje debe ser de 12 mm (3/4 ") alrededor de 1,2 (4 ') con cabeza grande llamativo. De carga de trabajo de 4.89kN (500 kg).

Modelo 88
Modelo 88 es anclas de tierra más populares, el ancla está cableado con 1/4 de pulgada (6,4 mm) de cable de acero o de 5/16 de pulgada (7.9mm) de cable de acero. Acero duro de manos debe ser de 19 mm (3/4 ") de 1,2 m redonda (4 ') con cabeza grande llamativo. De carga de trabajo de 13.39kN (1360kg).

Modelo 138
Modelo 138 es el mayor de anclaje tierra, el ancla está cableado con un 5/16 de pulgada (7,9 mm) de la cuerda de alambre Modelo 138 se instala con un pequeño martillo neumático y debe ser conducido con el acero de accionamiento de potencia. Carga de trabajo de 22.24kN (2260kg).

Galvanizado Hierro Dúctil Ancla
Modelo 68-DBD

M68-DBD de pico de pato de anclaje es para suelos rocosos y duros, y se puede utilizar con el equipo de instalación de energía.

Modelo 88-DBD
Anclajes de suelo M68-DBD son para suelos rocosos y duros, y pueden utilizarse con el equipo de instalación de energía.

Modelo 138-DBD
Anclas de tierra M68-DBD son para suelos rocosos y duros, y pueden utilizarse con el equipo de instalación de energía.

Anclas Duckbill también se pueden montar en el Modelo 40, Modelo DTS 68 DTS, Modelo 88 DTS, Modelo 40 RBK, Modelo 68 RBK, Modelo 88 RBK.

Accesorios:



Agarre de cuña Placa con placa de cobre Disco de bloqueo Modelo de kit de árbol



Anclajes Manta Ray/Sting Ray

Anclas Manta Ray pueden tener capacidades finales hasta 180kN, mientras que Sting Ray anclas pueden tener capacidades finales hasta 440kN.Manta Ray unidad de anclaje se conduce en tierra con gato neumático martillo. Para la instalación en lugares de acceso limitado y acceso a equipo pesado está restringido, Manta Ray ancla es definitivamente su mejor ancla de tierra. Anclas de tierra Manta Ray y anclas de tierra Sting Ray son de inmersión en caliente de hierro dúctil galvanizado. Compatible varillas de anclaje y terminaciones finales para la línea de hombre o muro de contención son todos disponibles. Estos anclajes de tierra también se pueden hacer de un acero inoxidable 316, que puede tener una duración de hasta 120 años de vida.

Anclajes Sting Ray

Manta Ray Anclaje



MR-SR MR-1 MR-2



MR-3 MR-4 MR-88



Dimensión y Propiedades



Ancla Dimensiones Trabajar Carga
(factor2 seguridad: 1)
Diámetro de acero
de accionamiento
Peso por cada
W L H kN mm kgs
mm mm mm
Anclaje Manta Ray
MR-68 31.3 124.9 41 11 10 0.45
MR-88 46.8 163.2 70.5 22 12 1 k
MR-4 63.5 211.4 97.3 36 20 2.1
MR-3 88.9 301.8 101.1 45 20 2.7
MR-2 88.9 366.8 112.4 89 20 4.5
MR-1 177.8 366.8 112.4 89 20 5.4
MR-SR 317.5 438.6 112.4 89 20 9.5
MK-B 469.9 676 132 89 20 38.5
Anclaje Sting Ray
SR-1 177.8 520.7 195.6 198 28 21.3
SR-2 355.6 660.4 195.6 223 28 30
SR-3 482.6 660.4 195.6 223 28 41.2

Nota 1. Ancla de materiales de hierro dúctil
Sumergido 2. Finalizar Especificación caliente galvanizado ASTM A-123 o BS729

Accesorios de Anclaje MANTA RAY y Anclaje Stingray

Instalación de Manta Ray anclaje / Sting Ray de anclaje
1.Thread una varilla de anclaje en el grillete de Manta Ray anclaje / ancla Stingray. Coloque la varilla de accionamiento de anclaje o la unidad de acero en el ancla.
2.Ajuste las anclas / posiciones Manta Ray Stingray anclaje y ángulos, y la unidad en el suelo
3.Pull el acero duro. Enrosque la barra de configuración del adaptador en la varilla de anclaje.
4. Utilice el armario de carga, pase el thimbleye en el extremo de Manta Ray anclaje / ancla Stingray



Fotos del Proyecto:



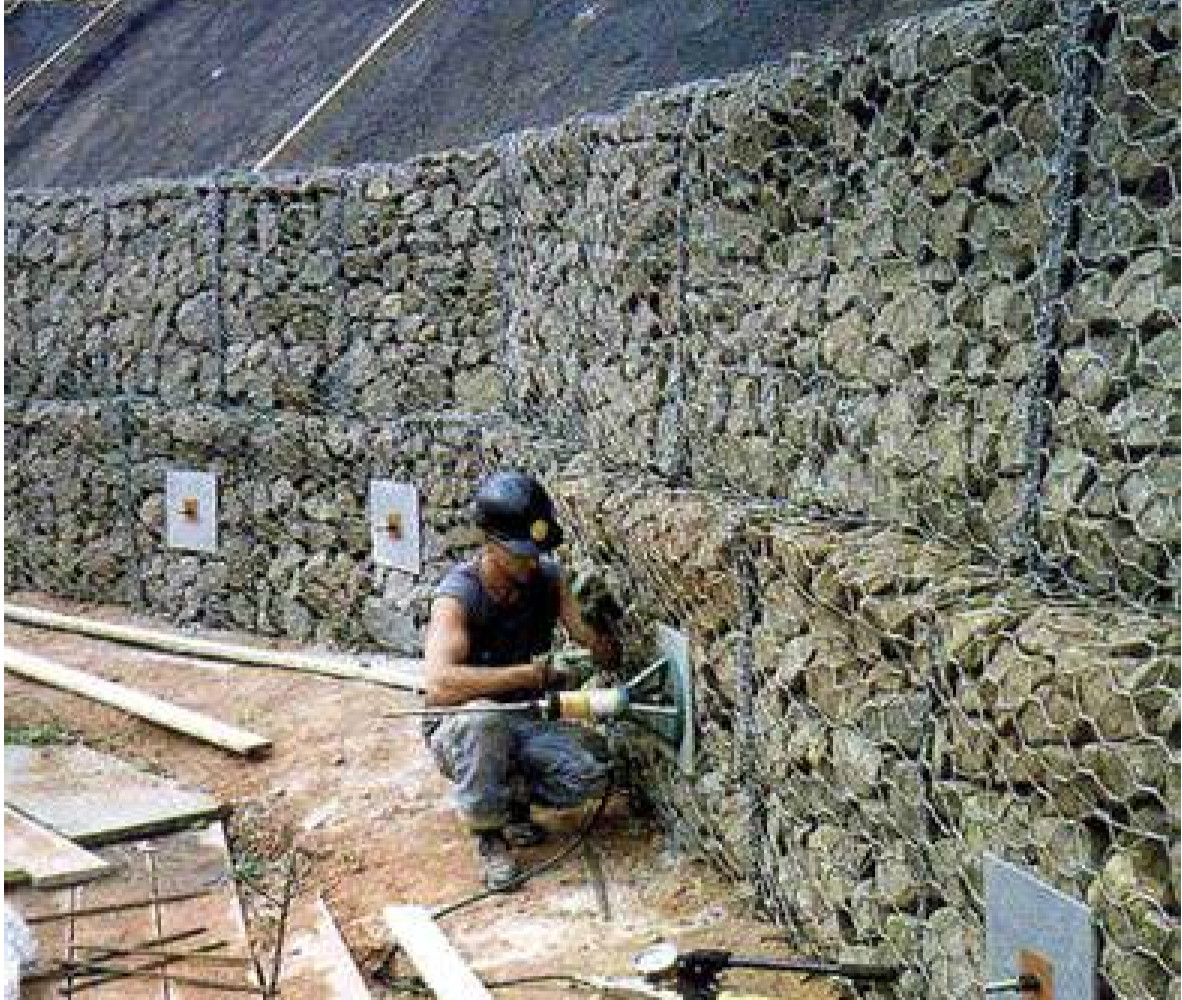

Hoja de pantalla de pilotes con Sting Ray de anclaje Muro de gaviones con Pico de Pato anclaje Sistema de árbol de Guy con ancla Stingray
