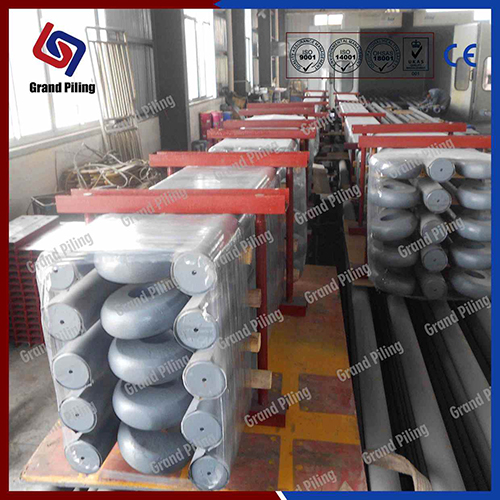

Tirantes

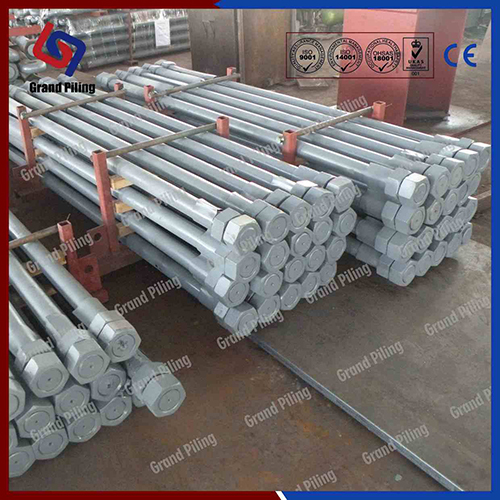

Tirantes

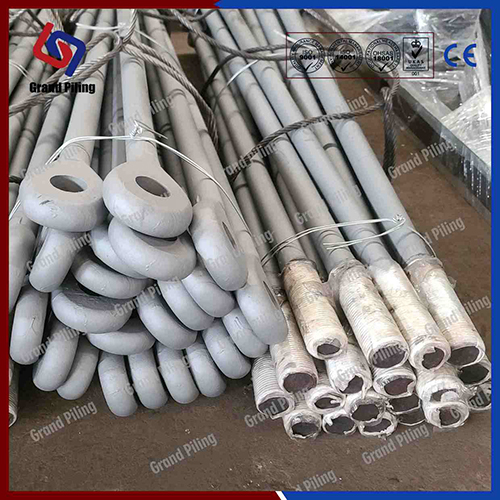

Tirantes

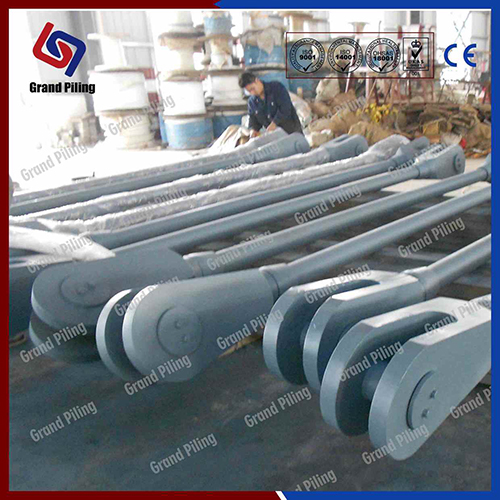

Tirantes

Tirantes Introducción:

Tirantes también se llaman tirantes horizontales, que se utilizan para atar o amarrar la pared principal del muelle en los proyectos de tablestaca. Sistemas de tirantes también se conocen como anclas deadman, la eliminatoria más económica tablestacas atrás y ancla. Tirantes de acero se fabrican a partir de dos formas: barras de tensión de acero redondo y atan bares con extremos forjados malestar. El hilo se corta o bien rodó sobre los anclajes tieback. Podemos producir el sistema de tirante más completo del mundo. Lazo marina varillas de diámetro de 20 mm a lo largo de 300 mm. Tensión grado de acero de barras desde S235 S460 hasta S1030 (límite elástico mínimo 1030Mpa). Lazo de la cantidad de barras de 2500 toneladas en proyecto portuario Paksitan Qasim, a sólo 3 piezas en el Reino Unido del sistema combiwall poole, no hay orden demasiado grande o demasiado pequeño para nosotros. Podemos suministrar tirantes con nuestro tablestacas, pila pipa en un paquete, también estamos encantados de suministrar tirante solamente (Por calcuation de la fuerza de anclaje, la distancia entre dos tirantes, ángulos, las condiciones del suelo adyacentes, etc, nuestro equipo de ingenieros diseñará el tirante marina más adecuado para adaptarse a su proyecto)

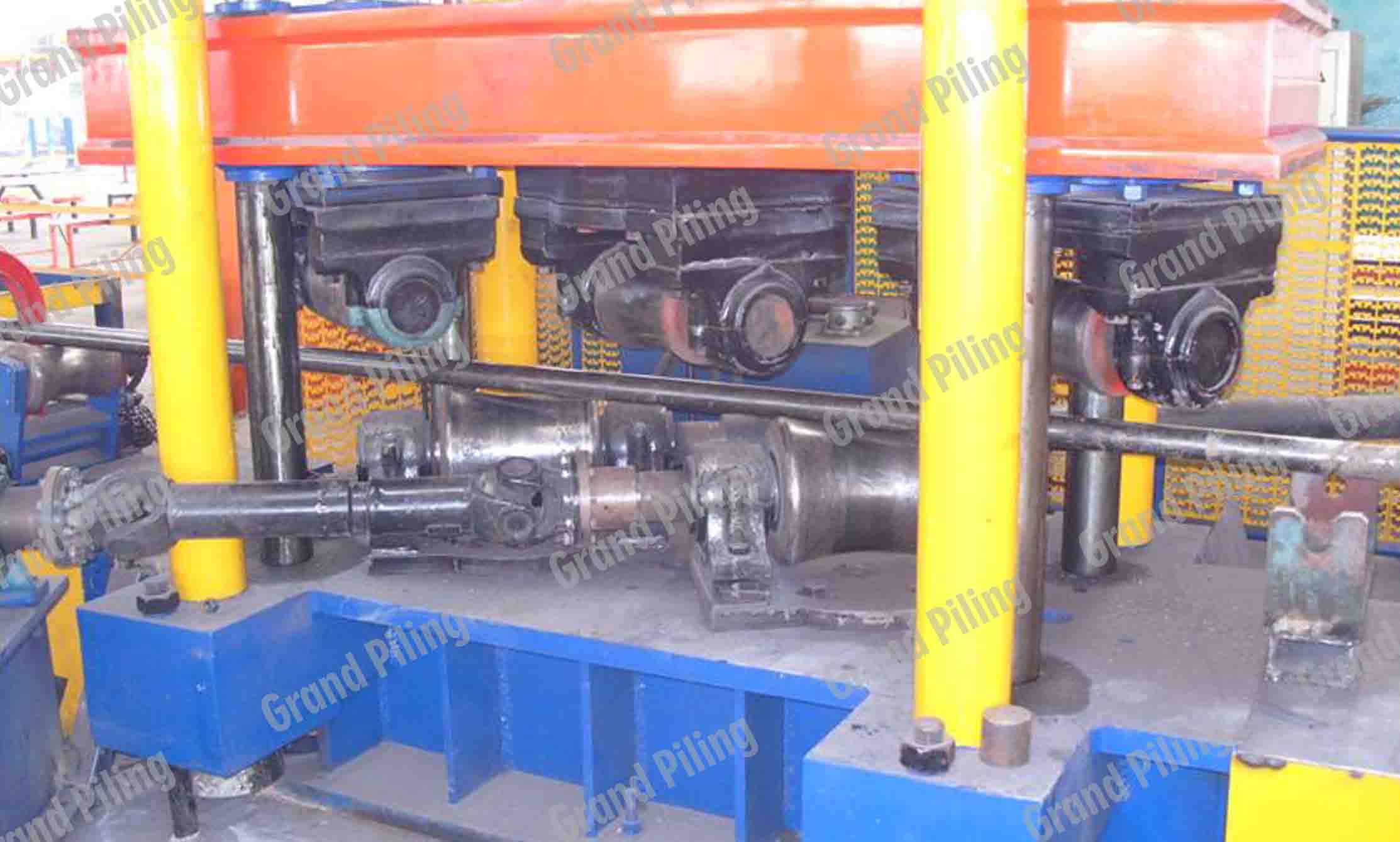

Nuestra fábrica es la combinación exclusiva de diseño, fabricación, pruebas de tablestacas tirantes en China. Con 4 líneas de productos profesionales a saber forja línea de productos, línea de tratamiento térmico, línea de la máquina-trabajo y la línea de tratamiento de superficies, nuestra capacidad de producción anual de más de 35 miles de toneladas Hay también muchos equipos de avanzada en la línea de productos tales como 15m ultra largos mantos de calefacción eléctrica , las máquinas de gran tamaño 15m explosión de bolas, máquinas de control numérico automático y 2500T, 2000T, 1000T, máquinas 500T forjar diseñados y fabricados por nosotros mismos.



Aplicaciones Tirantes
Los sistemas tirantes pueden ser utilizados para aplicaciones marinas y geotécnicas como colector, muro de tablas y muros de contención. La carga de retención se transfiere de la pared a través de muros y tirantes, muerto o anclaje a presión en el suelo. La carga de los tirantes y de los tirantes se puede transferir a través de un hombre muerto o un ancla a presión en el terreno circundante. Para los anclajes de rejuntado a presión se puede presumir que la longitud mínima de transferencia de carga es igual a la longitud del enlace a lo largo de la superficie del taladro.



Pared de tablestaca de tipo U y Z

Pared de alto módulo

Pared de concreto



Proceso de Producción:



El corte de materiales

Termina Malestar Forja



Tratamiento térmico

Rectitud de Ajuste



Arenado y Pintura

Finalizar Los Productos de Inspección



Tirantes Dimensiones

Tamaño de la rosca ΦD (mm) Peso(kg/m) Grado 460 Grado 500 Grado 550 Grado 650 Grado 700
YL(Kn) UL(Kn) YL(Kn) UL(Kn) YL(Kn) UL(Kn) YL(Kn) UL(Kn) YL(Kn) UL(Kn)
M48x5 40 9.86 578 767 628 817 691 942 817 1068 880 1106
M56x5.5 45 12.48 732 970 795 1034 875 1193 1034 1352 1113 1400
M60x5.5 50 15.41 903 1198 982 1276 1080 1473 1276 1669 1374 1728
M68x6 55 18.65 1093 1449 1188 1544 1307 1782 1544 2019 1663 2091
M72x6 60 22.2 1301 1725 1414 1838 1555 2121 1838 2403 1979 2488
M76x6 65 26.05 1526 2024 1659 2157 1825 2489 2157 2821 2323 2920
M85x6 70 30.21 1770 2348 1924 2501 2117 2886 2501 3271 2694 3387
M90x6 75 34.68 2032 2695 2209 2872 2430 3313 2872 3755 3093 3888
M95x6 80 39.46 2312 3066 2513 3267 2765 3770 3267 4273 3519 4423
M100x6 85 44.54 2610 3461 2837 3688 3121 4256 3688 4823 3972 4994
M105x6 90 49.94 2926 3881 3181 4235 3499 4771 4135 5407 4453 5598
M110x6 95 55.64 3261 4324 3544 4607 3899 5316 4607 6025 4962 6238
M115x6 100 61.65 3613 4791 3927 5105 4320 5890 5105 6676 5498 6912
M125x10 105 67.97 3983 5282 4330 5628 4762 6494 5628 7360 6061 7620
M135x10 115 81.54 4778 6336 5193 6751 5713 7790 6751 8829 7271 9140
M140x10 120 88.78 5202 6899 5655 7351 6220 4882 7351 9613 7917 9953
M150x12 125 96.33 5645 7486 6136 7977 6750 9204 7977 10431 8590 10799

Nota: Esta tabla es sólo una parte de nuestros tamaños. Tenemos más de 1000 tamaños diferentes. Podemos ajustar nuestra máquina para producir en cualquier ancho, altura y grosor. Éntrenos en contacto con por favor si su tamaño no está en tabla antedicha.

Descargar:

Folleto Tirantes

Folleto Tirantes

Nuestro Último Folleto

P1-5:Introducción P6-7:Aplicación de barra de acoplamiento
P8-9:Producción de tirantes P10-11:Tamaños de los tirantes
P12-13:Piezas de conexión P14:Clasificación
P15:Grado de acero P16-17:Pintura anticorrosión
P18-19:Muro P20-27:Proyectos globales
