(Perfil Z Tablestacas, General Santos Tablestacas) MMZ32-1, MMZ34-1, MMZ35-1, MMZ36-1, MMZ36-2, MMZ36-3...



Sección Dimensiones Área de la sección Masa Momento
de inercia
Módulo
de sección

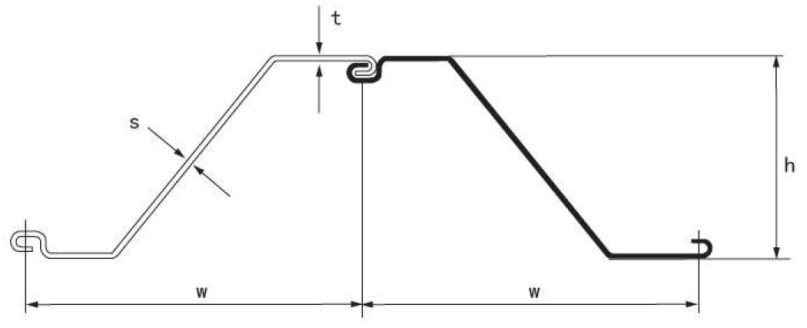

  Anchura Altura Espesor   Pila pared
  w h t/s
  mm mm mm cm2/m kg/m kg/m2 cm4/m cm3/m
MMZ11-1 575 260 8.8 128.7 58.1 101 13860 1066
MMZ11-2 575 260 9.5 138.9 63.2 109 14563 1120
MMZ12-1 670 260 8.5 126.1 66.1 99 18726 1239
MMZ12-2 770 344 8.5 120 72.6 94.2 21413 1302
MMZ12-3 575 260 10 155.9 70.4 122.4 15845 1217
MMZ12-4 700 314 8.5 122.7 67.4 96.3 18889 1202
MMZ13-1 670 303 9.5 136.9 72 107.5 19381 1279
MMZ13-2 770 344 9 125.0 75.6 98.1 22579 1312
MMZ13-3 575 260 10.5 161 72.6 126.4 16540 1272
MMZ13-4 700 315 9.5 134.6 74 105.7 20537 1303
MMZ13-5 700 316 10 140.4 77.2 110.2 21420 1355
MMZ13-6 650 350 8 119.5 61 93.8 22799 1303
MMZ14-1 670 304 10.5 153.6 80.8 120.6 21220 1395
MMZ14-2 770 345 9.5 131.1 79.3 102.9 23396 1355
MMZ14-3 770 345 10 137.2 82.9 107.7 24315 1409
MMZ14-4 700 316 10.3 146.1 80.3 114.7 22258 1407
MMZ15-1 700 420 7 109.2 60 85.7 31087 1480
MMZ15-2 700 450 7 108.4 59.6 85.1 33203 1475
MMZ16-1 575 350 8.5 141.7 63.9 111.2 28009 1600
MMZ16-2 640 400 8 127.4 64 100 32321 1620
MMZ17-1 630 379 8.5 137.1 67.8 107.6 31592 1666
MMZ17-2 700 420 8.5 133 73.1 104.4 37135 1767
MMZ17-3 575 350 9 148 66.8 116.2 29040 1659
MMZ17-4 575 370 9 148.4 67 116.5 31798 1718
MMZ17-5 575 350 9.5 156.2 70.5 122.6 29796 1702
MMZ17-6 675 430 8.5 133 70.5 104.4 36820 1712
MMZ18-1 630 380 9.5 150.4 74.4 118.1 34220 1801
MMZ18-2 700 420 9 139.2 76.5 109.3 37991 1808
MMZ18-3 575 350 9.8 160.1 72.3 125.7 30962 1767
MMZ18-4 575 360 10 163.4 73.8 128.3 31578 1804
MMZ18-5 675 420 9 141.1 74.8 110.8 37990 1808
MMZ18-6 630 381 9.9 157.2 77.8 123.4 35721 1874
MMZ18-7 700 440 9 140.9 77.4 110.6 41587 1890
MMZ19-1 630 381 10.2 163.8 81 128.6 35803 1879
MMZ19-2 700 421 9.5 145.6 80 114.3 39592 1880
MMZ19-3 675 390 10 156.6 83 122.9 37457 1921
MMZ20-1 700 421 9.9 152 83.5 119.3 41031 1948
MMZ21-1 575 350 11 189.2 85.4 148.5 36631 2093
MMZ22-1 575 350 11.5 199.1 89.9 156.3 37913 2166
MMZ23-1 575 350 12 208.4 94.1 163.6 39530 2258
MMZ24-1 700 449 10.5 172.4 94.7 135.3 55256 2460
MMZ24-2 575 350 12.5 219.5 99.1 172.3 41558 2374
MMZ24-3 700 480 10 163.5 89.7 128.2 58912     2454
MMZ24-4 700 540 9.5 156.7 86.1 123 66447 2460
MMZ25-1 630 440 10.5 180.8 89.4 141.9 54750 2488
MMZ25-2 675 440 11 183.4 97.2 144 55500 2522
MMZ25-3 575 350 13 227.4 102.6 178.5 43459 2482
MMZ26-1 630 470 11.5 197.7 97.9 155.2 63318 2695
MMZ26-2 700 460 11.5 187.3 102.9 147 59887 2603
MMZ26-3 675 430 12 199.1 105.5 156.3 56023 2605
MMZ26-4 700 500 10 167.3 91.9 131.3 65322 2612
MMZ26-5 700 470 10.5 176.3 96.9 138.4 62047 2640
MMZ27-1 675 460 12 200.3 106.1 157.2 62336 2709
MMZ27-2 630 480 10 185 91.5 145.2 65379 2723
MMZ28-1 630 440 12.5 213.6 105.7 167.7 60621 2754
MMZ28-2 700 461 13.2 214.6 118 168.5 65537 2755
MMZ28-3 700 461 12 200.1 110 157.1 64901 2815
MMZ28-4 700 500 11.2 188.5 103.6 148 70005 2800
MMZ28-5 700 480 11.5 189.4 104.1 148.7 67502 2812
MMZ28-6 700 481 11 184.5 101.4 144.8 66546 2766
MMZ32-1 675 485 12 212.1 112.4 166.5 77985 3215
MMZ34-1 675 500 12 215.9 114.4 169.5 84865 3394
MMZ35-1 675 500 12.5 224.3 118.9 176.1 87685 3506
MMZ36-1 675 485 13 234.1 124.1 183.8 87785 3620
MMZ36-2 700 540 12.2 215.9 118.6 169.5 97450 3609
MMZ36-3 630 490 12.5 235.5 116.5 184.9 88299 3604
MMZ37-1 700 500 13 231.8 127.4 182 92562 3702
MMZ37-2 675 485 13.5 242.5 128.5 190.4 89960 3709
MMZ38-1 675 485 14 249.8 132.4 196.1 918989 3793
MMZ38-2 700 570 13 230.1 126.4 180.6 109180 3830
MMZ39-1 700 560 13.5 239.9 131.8 188.3 110180 3935
MMZ40-1 700 550 13.8 244.2 134.2 191.7 110027 4000
MMZ41-1 700 540 14 251.8 138.4 197.7 111480 4128
MMZ42-1 700 550 14 253.1 139.1 198.7 115747 4209
MMZ42-2 700 550 14.2 258.7 142.1 203.1 115660 4205
MMZ43-1 700 560 14 253.9 139.5 199.3 119843 4280
MMZ43-2 700 560 13.5 248.4 136.5 195 120877 4316
MMZ44-1 700 540 14.5 271.3 149.1 213 118995 4403
MMZ44-2 700 550 14 256.9 141.2 201.7 121091 4403
MMZ46-1 580 540 14.2 291.2 132.6 228.6 124708 4618
MMZ46-2 700 525 15.2 287 157.7 225.3 121241 4616
MMZ46-3 700 560 15 281 154.4 220.6 129611 4628
MMZ46-4 700 600 14 158.2 141.9 202.7 138283 4609
MMZ48-1 580 570 15 306.6 139.6 240.7 137234 4814
MMZ48-2 580 540 15 306.6 139.6 240.7 137234 4814
MMZ48-3 700 550 15.2 288.4 158.5 226.4 132187 4805
MMZ50-1 580 580 16 322.2 146.7 252.9 145656 5022
MMZ50-2 580 530 15.5 316.9 144.3 248.8 132744 5008
MMZ50-3 700 530 16 302.5 166.3 237.5 133465 5036
MMZ50-4 700 560 16 298.5 164 234.3 140578 5020
MMZ50-5 580 520 15 322.3 146.7 253 133709 5142
MMZ52-1 700 550 16 305.2 167.7 239.6 143742 5226



Las instalaciones de perfil z de Tablestacas MMZ32-1 se conectarían MMZ34-1 a servicios tales como suministro de agua, energía eléctrica MMZ35-1 e instalaciones de alcantarillado. El suministro de agua comprendería un bowser que se llenaría desde el suministro de agua existente ubicado en el área MMZ 32-1 de la entrada del sitio. El suministro eléctrico sería proporcionado por un generador eléctrico con motor diesel. El generador y su suministro de combustible estarían unidos para evitar la descarga de los derrames MMZ 34-1 en el curso de agua adyacente (es decir, la zanja de drenaje Hinkley Point C). La instalación de tratamiento de aguas residuales MMZ 35-1 sería un pozo subterráneo o similar, MMZ 36-1 de tamaño adecuado para la cantidad de personal y la duración de las obras. Esto no estaría conectado y, por lo tanto, MMZ 36-2 no se descargaría en el curso de agua adyacente MMZ 36-3.

Esta guía general de santos Tablestacas MMZ36-1 ha sido MMZ36-2preparado según corresponda de acuerdo con MMZ36-3 disponible y política y orientación global relevante relacionada con la gestión y protección del patrimonio cultural subacuático.

Este tipo de cofferdam es mejor que el relleno de tierra. Estos son muy permeables y generalmente están provistos de una membrana impermeable de suelo para reducir la filtración. La cresta y la parte superior de la membrana impermeable están provistas de un rape para proteger contra la acción de la ola. Las pendientes empinadas pueden mantenerse a 1: 1.5 o 1: 1.25.
