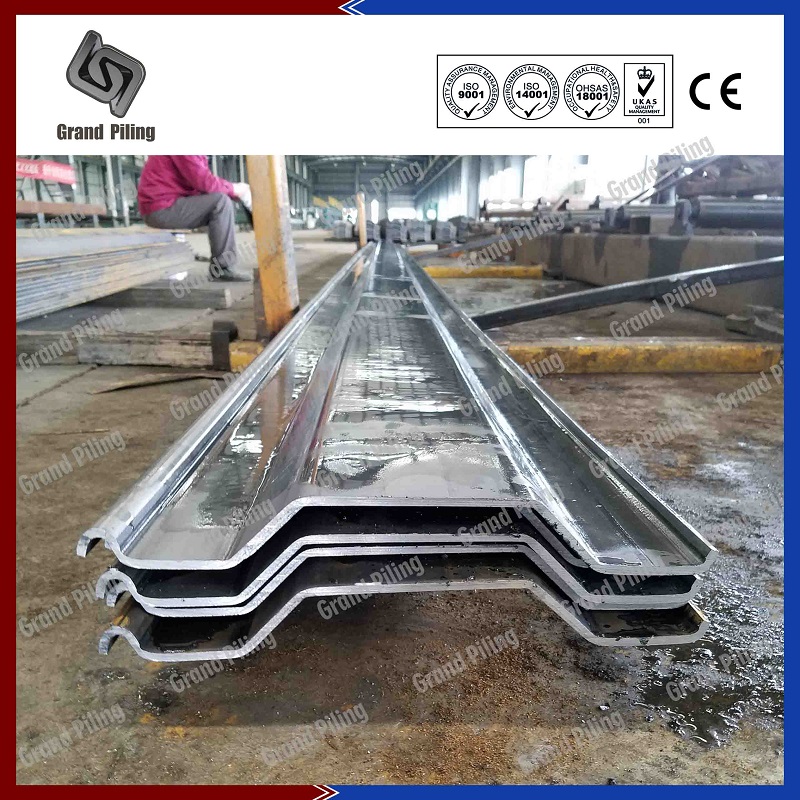

Tablestacas de foso están diseñados para apoyar a las caras verticales de pequeñas a medianas excavaciones. Láminas Trench puede ser instalado por excavadoras con Quick Release Grillete a través de los agujeros de eslingado al final de la hoja. Tablestacas de foso son impulsados con un casquillo de conducción, que evitar que las hojas de trinchera de daños y perjuicios. Extracción abrazaderas puede proteger la hoja cuando se extrae. Podemos ofrecer un servicio completo, desde la trinchera de diseño, producción y suministro, hasta la excavación y extracción, conducción, instalaciones. Hoja de China pilotes normalmente se utilizan para apoyar a los bancos de tierra para proteger a los trabajadores y son ideales para los bancos de la navegación, principalmente porque la fuerza trinchera de láminas, rapidez de instalación y flexibilidad. Productos de tablestacas también se pueden utilizar muchas veces, ya que pueden ser extraídos fácilmente sin ningún deformaciones de forma.

Hojas de trinchera acero se pueden suministrar en una variedad de perfiles y de longitud y acero grados. Hojas superpuestas de trincheras son sin enclavamientos. Mientras enclavamiento láminas de trinchera es como otro tipo de tablestacas, conectado con enclavamientos. Desde las secciones de zanjas también se producen a partir de la tecnología de laminación en frío, por lo que ninguna de las secciones se pueden producir, como RC secciones etc.



Uuestras Ventajas

Ø La pila Trench hoja de perfil es una hoja zanja peso ligero con la conexión de superposición simple. Diseñado para una rápida re-utiliza con los requisitos de resistencia bajas, como la instalación de tuberías.
Ø Re-usos reales serán determinados por hoja zanja longitud del pilote, y las condiciones de la pila.
Ø Especialmente popular en los países de Oriente Medio, Australia, donde los suelos no son tan duro. y podemos hacer el diseño tablestacas, cálculo de tablestacas, los costos de tablestacas. etc para nuestros clientes.



Catálogo de Tablestacas de Foso



Sección Dimensiones Masa Por metro de pared
Anchura Altura Espesor Pila única Pared Momento de inercia Momento de inercia
w h t W I
mm mm mm Kg/m kg/m2 cm3 cm4
GPT600-6 600 78 6 37.5 62 184 722
GPT600-7 600 79 7 44.5 74.1 232 835
GPT600-8 600 80 8 50 83 237 955
GPT600-9 600 81 9 55.53 92.55 263 1072



Sección Dimensiones Masa Per meter of wall
Anchura Altura Espesor Pila única Pared Módulo de sección Momento de inercia
w h t W I
mm mm mm Kg/m kg/m2 cm3 cm4
GPT330-3 330 34 3 9.72 29.45 39.79 72
GPT330-3.5 330 34.5 3.5 11.34 34.36 45.72 81
GPT330-4 330 35 4 12.96 39.29 51.52 93
GPT330-4.5 330 35.5 4.5 14.53 44.04 57.16 106
GPT330-5 330 36 5 16.09 48.76 62.66 116
GPT400-5 400 49 5 18.52 46.3 83.75 208
GPT400-5.5 400 49.5 5.5 20.37 50.92 91.37 237
GPT400-6 400 50 6 22.23 55.57 98.75 256
GPT600-6 600 66 6 35.33 58.88 140.4 465
GPT600-8 600 66 8 47.10 78.5 180.99 602
GPT742-5 742 91 5 33.79 45.54 163 743
GPT742-6 742 92 6 40.9 54.66 194 896
GPT742-6.5 742 92.5 6.5 43.72 58.9 209 967
GPT742-7 742 93 7 47.03 63.4 224 1045
GPT742-7.5 742 93.5 7.5 50.3 67.8 239 1135
GPT742-8 742 94 8 53.56 72.18 254 1194
GPT800-4 800 120 4 31.4 39.25 155 933
GPT800-6 800 122 6 47.1 58.88 224 1372
GPT800-8 800 124 8 62.8 78.5 296 1827
GPT880-4 880 152 4 41.2 46.8 255 1902
GPT880-6 880 154 6 61.8 70.3 375 2851
GPT880-8 880 156 8 84.5 96.1 508 3887

Nota: Esta tabla es sólo una parte de nuestros tamaños. Tenemos más de 1000 tamaños diferentes. Podemos ajustar nuestra máquina para producir en cualquier ancho, altura y grosor. Éntrenos en contacto con por favor si su tamaño no está en tabla antedicha.
